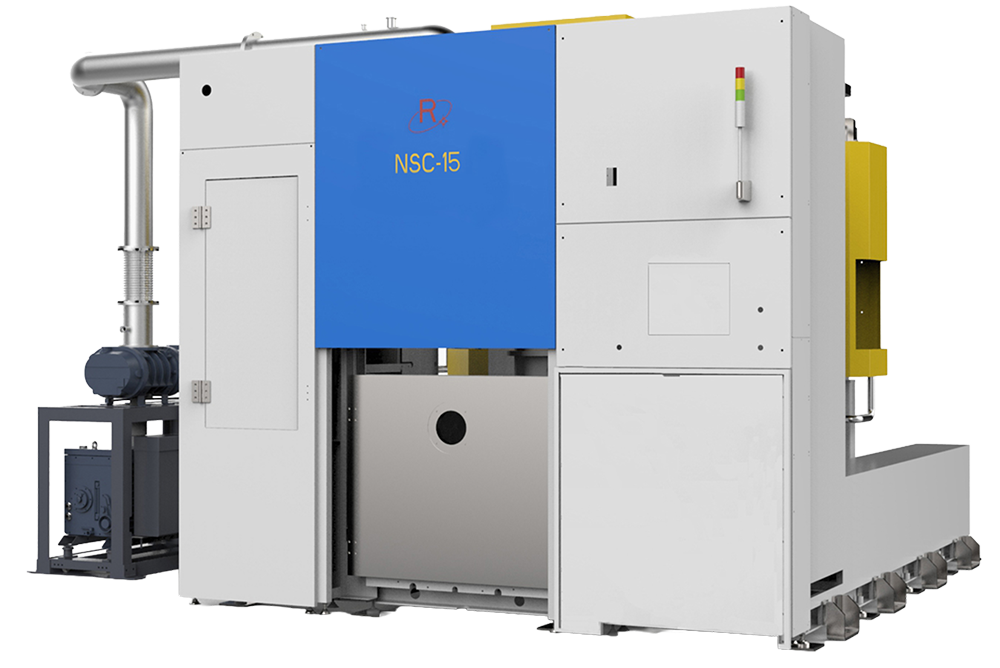

製品紹介NSC 光学膜用スパッタ成膜装置
高性能かつ生産性に優れたロードロック式半導体光学用成膜装置です。
特長
- カソードと他のコンポーネントの置換可能
- 高反応性プラズマ源による低吸収膜
- 成膜システム・搬送系の最適化により低パーティクルを実現
応用分野
-
スマートフォン
-
自動車
仕様
| NSC-15 | NSC-2350 | NSC-2500 | |
| 真空チャンバ |
LL室：W500mm×D800mm×H2890mm PR室：φ1650mm×H1200mm |
LL室：W700mm×D1860mm×H1760mm UL室：W700mm×D1860mm×H1760mm 搬送室：W660mm×D1860mm×H1760mm PR室：φ2350mm×H1950mm |
LL室：φ2950×H2250mm PR室：φ2500mm×H2250mm |
| 基板ホルダ | 13枚～22枚選択可能 | 15枚～22枚選択可能 | 12枚 |
| 基板回転機構 | φ1500mm ドラム式、10rpm～100rpm(可変) | φ2245mm ドラム式、10rpm～50rpm(可変) | φ2250mm、10rpm～50rpm(可変) |
| 反応源 | ICP(誘導結合プラズマ) | ||
| スパッタ源 | デュアルカソード、ロータリ式 | ||
