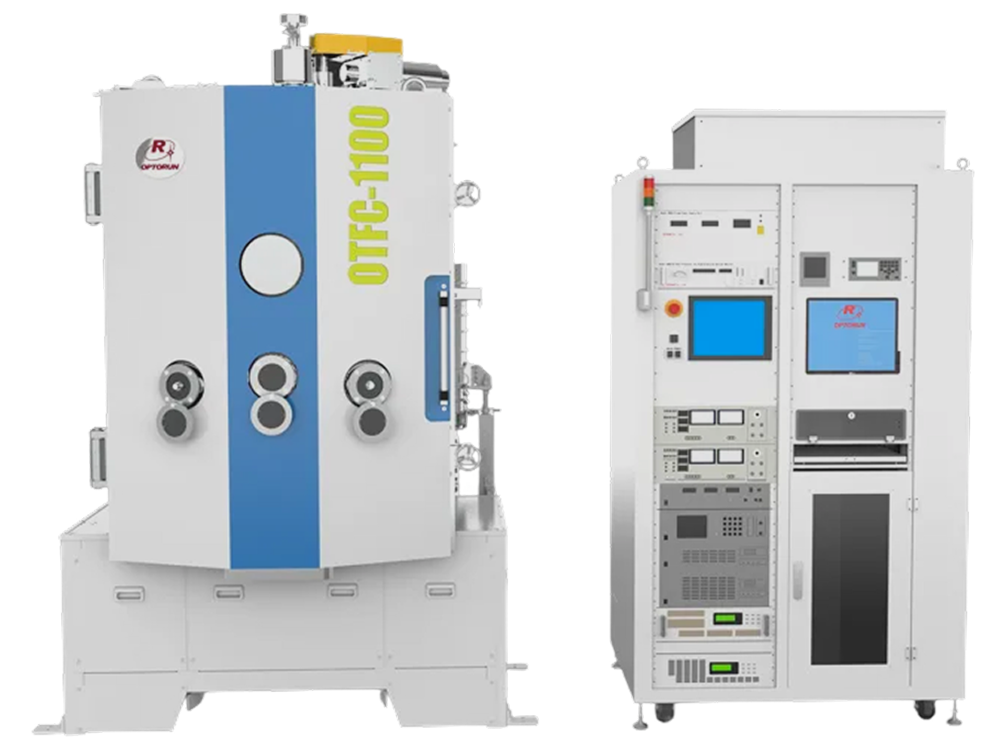

製品紹介OTFC イオンアシスト蒸着装置
OTFCシリーズはエッジフィルタ、帯域フィルタ、ARコーティング等のシフトレス光学フィルタを安定生産するためのイオンビームアシスト蒸着（IAD）式高性能光学薄膜形成装置です。
特長
- チャンバーサイズ：φ600mm - φ1800mm
- 60点/80点式高精度光学膜厚計で光学膜厚を測定・制御。
- RFイオンソースは大面積かつ均一な分布と高電流密度を実現、ハイレートでの成膜が可能。
- 電子銃２基を搭載し、多点るつぼとアニュラーハースにより１００層を超える積層が可能。
- 自動蒸着制御システムによるプロセスの全自動化。
- 基板ドームは中心回転式または遊星回転式かどちらかを選択可能。
- 排気系は拡散ポンプ＋ポリコールドまたはクライオポンプかの選択が可能。
応用分野
-
スマートフォン
-
自動車
-
医療用機器
-
光通信
-
LED
-
防犯カメラ
-
ヘッドマウントディスプレイ/スマートグラス
仕様
| 型番 | OTFC-900 | OTFC-1100 | OTFC-1300 | OTFC-1550 | OTFC-1800 |
|---|---|---|---|---|---|
| 真空チャンバ | φ900mm×H1300mm | φ1100mm×H1520mm | φ1300mm×H1610mm | φ1550mm×H1800mm | φ1800mm×H1920mm |
| 基板ドーム | φ790mm | φ950mm | φ1130mm | φ1400mm | φ1600mm |
| 蒸発源 | 電子銃2基 | ||||
| イオンソース | RFイオンソース | ||||
| 光学膜厚制御システム |
HOM2-R-VIS350A 型光学モニタ 波長範囲: 350~1100nm 反射式/透過式 |
||||
| 水晶式膜厚計 | 6点式水晶モニタ | ||||
| 排気システム |
あらびきポンプ+拡散ポンプ（+マイスナーチラー） またはクライオポンプ（+クライオトラップ） |
||||
