イオンソース

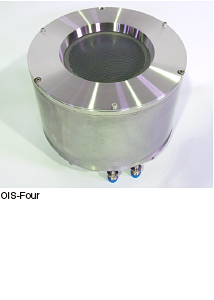

OIS-Four
RF イオンソース

OIS-Four はイオンビームアシスト蒸着(IAD)向けに最適化した自社開発の小型かつ高性能なRF イオンソースです。ハイレートでの真空蒸着および基板クリーニングに適しています。
グリッド口径10cm と小口径ながら高電流密度・均一性を考慮した設計で弊社光学薄膜形成装置OTFC-600、OTFC-900 でのドーム全面照射が可能になりました。
これにより各種光学フィルタの試作・中規模生産、研究開発用途に最適です。

■
フィラメント等の消耗品を使用するイオンソースと比較し、長寿命かつコ
ンタミが少ない
ンタミが少ない
■
イオン電流密度分布の均一性が高く、大電流かつφ800mm を全面
照射可能
照射可能
■
動作の安定性が高く、長時間運転が可能
仕様
寸法 | φ 224mm ×143mm (H) |
グリッドサイズ | φ 10cm(モリブデン製ディッシュ型グリッド3 枚) |
ビーム電圧 | 100V 〜 1500V |
ビーム電流 | 500mA (max) |
Acc 電圧 | 100V 〜 1000V |
RF パワー | 600W (max) |
ガス流量 | 25sccm 〜 35sccm(酸素) 10sccm 〜 20sccm(アルゴン) |
使用圧力 | 5.0 ×10-2 Pa 以下 |
水冷方式 | RF コイルおよび本体 |
ニュートラライザー
寸法 | φ6cm ×8cm |
エミッション電流 | 1500mA (max) |
RF パワー | 150W |
ガス流量 | 5sccm 〜 8sccm(アルゴンのみ) |
