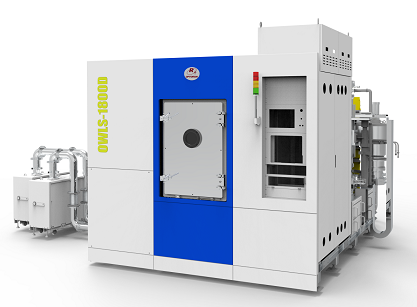

メタルモードスパッタ装置
OWLS-1800

OWLS-1800は半導体光学に向け、新たに開発した水平型メタルモード・スパッタ成膜装置です。最大12インチのウェハーに対応し、両面同時成膜や低温成膜にも対応可能です。

■
12、10、8、6、4インチ ウェハーに対応
■
真空ロボットによる高速かつクリーンな基板搬送
■
最大3つのデュアル回転円筒型カソードを搭載
■
高反応性プラズマ源による低吸収膜を実現
■
オプションで光学膜厚計などのコンポーネントを搭載可能
■
半導体工程ウェハー搬送モジュールEFEMやSEMI規格に対応可能
仕様
真空チャンバ | LL 室: W820mm × H1455mm × D740mm TR 室: W1070mm × H480mm × D1070mm PR 室: W2540mm × H745mm × D2285mm |
基板ホルダ | 10 枚(最大12インチ) |
基板回転機構 | φ1800mm × H48mm ターンテーブル式 10rpm ~ 100rpm(可変) |
反応源 | ICP(誘導結合プラズマ) |
スパッタ源 | デュアルカソード、ロータリ式(オプションで平板式) |
排気システム | あらびきポンプ、ターボ分子ポンプ、マイスナチラー |
性能
到達圧力 | LL 室、TR 室: 10Pa PR 室: 5.0 × 10-4 Pa 以下 |
排気時間 | LL 室、TR 室: 5 分(大気から10Pa まで) PR 室: 40 分(大気から5.0 × 10-3Pa まで) |
