离子源

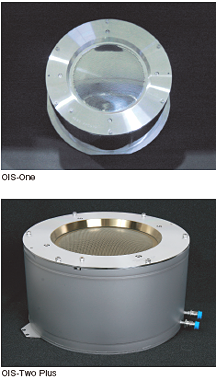

OIS-One/OIS-Two/OIS-Two Plus
17cm RF Ion Source

OIS-One是光驰自行开发的离子辅助蒸度高性能射频(RF)离子源,最适于在高速率下的离子束辅助沉积(IAD)及清洗。搭载在光驰的成膜设备OTFC-1100,OTFC-1300上最适于各种光学滤光片的中规模量产。
OIS-Two Plus是OIS-Two的延伸机型。在离子辅助蒸镀大电流大面积的性能方面加以进化的RF离子源,维护性能的优化及中和器的改良,提高冷却效率来达到稳定生产的效果。适用于在高速率下离子束辅助沉积(IAD)及清洗。搭载在光驰的OTFC-1300,OTFC-1550成膜设备上可适合于各种光学滤光片的大规模量产。

■
同使用灯丝型的离子源比较,寿命长,污染少。
■
高离子电流密度和均匀分布,照射面积能达到Ф1150mm以上
■
动作安定性高,能长时间运转
规格
型号 | OIS-One | OIS-Two | OIS-Two Plus |
尺寸 | φ300mm × 150mm (H) | ||
栅网尺寸 | Ф 17cm(Molybdenum制3枚) | ||
离子束电压 | 100V~1500V | ||
离子束电流 | 1000mA | 1200mA | |
Acc电压 | 100V~1000V | ||
RF功率 | 600W | 750W | 1000W |
气体流量 | 20sccm~30sccm(氩气) 40sccm~60sccm(氧气) |
||
使用压力 | 5 × 10-2 Pa | ||
水冷方式 | RF线圈和本体 |
中和器规格
尺寸 | φ 6cm × 8cm | φ 7cm × 12cm | |
发射电流 | 1500mA | 2000mA | 2400mA |
RF功率 | 150W(max) | ||
气体流量 | 5sccm~10sccm(氩气) |
