离子源

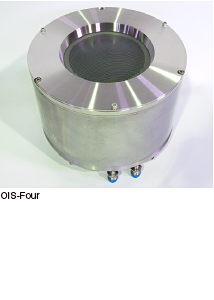

OIS-Four

OIS-Four是光驰自行开发的离子辅助蒸度高性能射频（RF）离子源，最适于在高速率下的离子束辅助沉积（IAD）及清洗。栅网口径虽然只有10CM，但是设计上充分考虑到高电流密度，均一性，搭载在光驰的成膜设备OTFC-600,OTFC-900进行工件架的全面照射，最适于各种光学滤光片的中规模量产，试制，研究开发。

特長
■
同使用灯丝型的离子源比较，寿命长，污染少。
■
高离子电流密度和均匀分布，照射面积能达到Ф800mm以上
■
动作安定性高，能长时间运转

规格

尺寸 φ 224mm ×143mm (H)
栅网尺寸 Ф 10cm(Molybdenum制3枚)
离子束电压 100V～1500V
离子束电流 500mA(max)
Acc电压 100V～1000V
RF功率 600W(max)
气体流量 25sccm～35sccm（氩气）
10sccm～20sccm（氩气）
使用压力 5.0 ×10-2 Pa
水冷方式 RF线圈和本体
　

中和器规格

尺寸 φ 6cm × 8cm
发射电流 1500mA(max)
RF功率 150W(max)
气体流量 5sccm～8sccm（氩气）
　
